产品概述

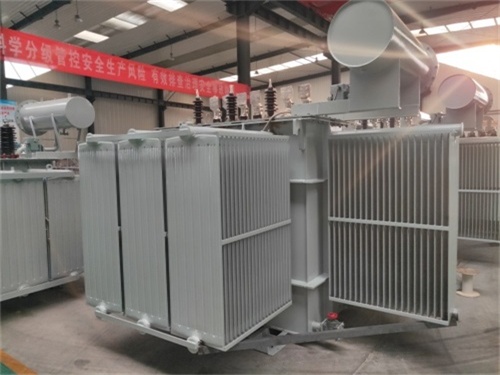

S22高效油浸式变压器是专为新能源储能系统配套设计的新一代节能型电力变压器。该系列产品采用立体卷铁心与高导磁冷轧硅钢片，结合全密封油浸绝缘结构，具有空载损耗低、噪音小、过载能力强、运行可靠等特点，可广泛应用于光伏发电站、风力发电场、电池储能站等新能源场景，为储能变流器（PCS）、升压站及并网系统提供稳定、高效的电源转换服务。
主要技术特点
超高能效等级：空载损耗低于GB 20052-2020标准要求，等效于S22系列能效等级，比传统S11降低约30%以上，显著减少运行电费。
立体卷铁心结构：采用三相三柱立体卷铁心，磁路对称，三相平衡，空载电流小，且铁心无接缝，振动和噪音极低（≤45dB(A)）。
全密封免维护设计：油箱采用波纹片全密封结构，油枕与油箱一体化，无需定期换油，法兰连接处采用双重密封，杜绝漏油。
高过载能力与热稳定性：设计热分级为A级或E级，可在1.2倍额定负荷下长期运行，短时过载可达1.5倍，满足储能系统频繁充放电冲击。
智能监控接口：标配油温、油位、压力释放等传感器接口，可接入储能监控系统，实现远程在线监测与预警。
防腐防潮设计：所有金属件均经过镀锌或喷涂处理，油箱外表面采用防腐聚氨酯漆，适用于户外、高湿、盐雾等恶劣环境。
典型用途
光伏储能一体站：用于光伏阵列升压后与储能系统间的双向能量变换，匹配光伏逆变器与储能变流器。
用户侧工商业储能：在工厂、园区等用户侧储能系统中承担并网变压器角色，实现削峰填谷。
大型集中式储能电站：作为储能单元与35kV/10kV并网母线之间的主变压器，电压等级覆盖10kV～35kV。
移动储能与应急供电：配合储能集装箱，用于临时性高可靠性供电，适应快速部署要求。
技术规格表（典型型号）
| 参数名称 | S22-1000/10 | S22-2000/10 | S22-3150/10 |
|---|---|---|---|
| 额定容量 (kVA) | 1000 | 2000 | 3150 |
| 电压组合 (kV) | 10±2×2.5% / 0.4 | 10±2×2.5% / 0.4 | 10±2×2.5% / 0.4 |
| 连接组别 | Dyn11 | Dyn11 | Dyn11 |
| 空载损耗 (W) | 1160 | 1920 | 2650 |
| 负载损耗 (W) | 10300 | 18000 | 27000 |
| 空载电流 (%) | 0.35 | 0.30 | 0.25 |
| 短路阻抗 (%) | 4.5 | 5.0 | 5.5 |
| 绝缘等级 | A级 | A级 | A级 |
| 噪音 (dB(A)) | ≤42 | ≤45 | ≤48 |
| 外形尺寸 (mm) 长×宽×高 | 2180×1280×1950 | 2680×1480×2150 | 2980×1680×2350 |
| 重量 (kg) | 2850 | 4650 | 6800 |
执行标准与认证
S22系列油浸式变压器严格按照以下标准设计、制造与试验：GB 1094.1-2013《电力变压器 第1部分：总则》、GB/T 6451-2015《油浸式电力变压器技术参数和要求》、GB 20052-2020《电力变压器能效限定值及能效等级》。产品通过变压器质量监督检验中心型式试验，并取得节能产品认证证书，符合电网接入要求。
使用环境与安装条件
环境温度：-25℃～+40℃（户外）；更高日平均气温+30℃。
海拔高度：不超过1000米（超过时需降容使用）。
湿度：湿度不大于95%（25℃时）。
安装位置：户外或通风良好的室内，基础水平，远离火源和腐蚀性气体。
冷却方式：ONAN（自然油循环风冷）。
维护与保养建议
虽然S22变压器设计为免维护，但仍建议每年进行一次绝缘电阻测试（使用2500V兆欧表，高压对地绝缘电阻不低于1000MΩ），每三年进行一次油样化验（酸值、耐压、微水含量），检查密封件有无老化，定期清理散热片积尘。长期停运后重新投运前需进行绝缘干燥处理。
